Klein im Platzbedarf. Groß in der Filtration.

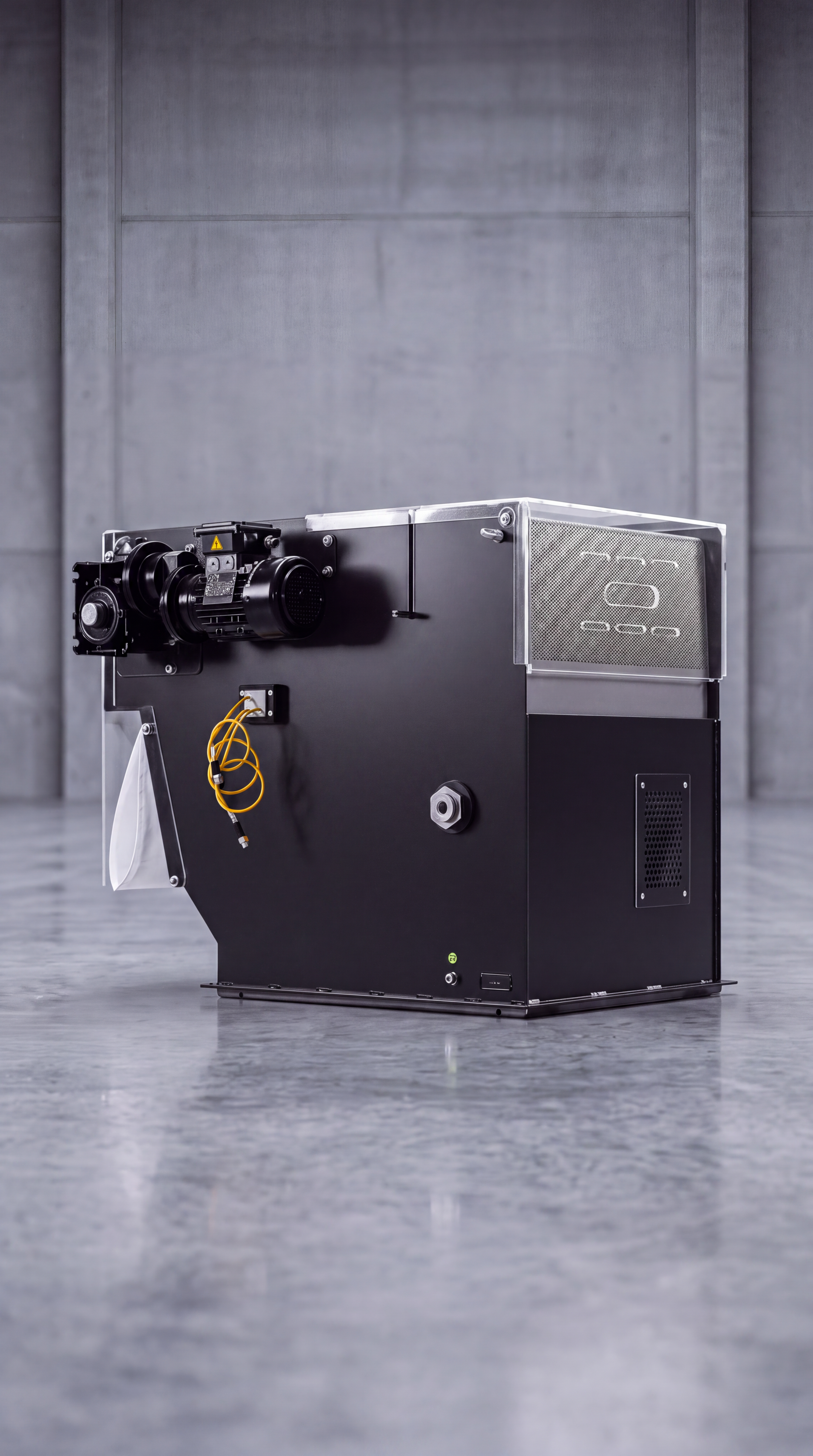

TMF300 – Trommelmuldenfilter
Der TMF300 verbindet hohe Filter- und Durchsatzleistung mit besonders kompakten Abmessungen. Die optimierte Filtergeometrie, maximale Stauhöhe und patentierte Seitenabdichtung sorgen für zuverlässige Filtrationsergebnisse – selbst bei anspruchsvollen Anwendungen.
Filterleistung bis 300 l/min
Der kompakte Allrounder für zuverlässige Filtration.
Der TMF300 ist die konsequente Weiterentwicklung der klassischen Schwerkraftfiltration. Seine geometrisch optimierte Filtereinheit verbindet eine große Filterfläche mit hoher Stauhöhe und erzeugt dadurch einen erhöhten Filtrationsdruck.
So können standardmäßig schwere Nadelvliese bis 150 g eingesetzt und sicher seitlich abgedichtet werden.
Das Ergebnis: hohe Durchsatzleistung, zuverlässige Filtration und geringer Platzbedarf.
Ob Schwimmspäne aus der Aluminiumbearbeitung oder sehr feine Gusspartikel – der TMF300 sorgt für einen stabilen Filterprozess.
Mehr Leistung auf weniger Raum.
-
Maximale Filterfläche und Stauhöhe ermöglichen einen hohen Filtrationsdruck und Durchsatzleistungen bis 300 l/min.
-
Die optimierte Filtergeometrie ermöglicht hohe Leistung bei besonders geringem Platzbedarf.
-
Patentierte Seitenabdichtung und Kratzerkette sorgen für einen kontrollierten Filterprozess und sicheren Schmutzaustrag.
-
Wartungsöffnungen ermöglichen eine gute Zugänglichkeit aller beweglichen Komponenten. Auch der Vlieswechsel gelingt mit wenigen Handgriffen.
Patentierte Abdichtung. Mehr Filtereffizienz.
Die patentierte seitliche Abdichtung zwischen Filtervlies und Filterboden verhindert unerwünschte Bypass-Strömungen und steigert dadurch die Filtereffizienz signifikant.
In Verbindung mit schweren Filtervliesen bis 150 g ermöglicht sie zuverlässige Filtrationsergebnisse auch bei anspruchsvollen Partikeln.
Ein Filter. Unterschiedliche Anforderungen.
Der TMF300 eignet sich für unterschiedliche Bearbeitungsprozesse und Partikelarten – von leichten Schwimmspänen bis zu besonders feinen Verunreinigungen.
Aluminiumbearbeitung
Zuverlässige Abscheidung von Schwimmspänen.
Gussbearbeitung
Effiziente Filtration sehr feiner Gusspartikel.
Weitere Zerspanungsprozesse
Für unterschiedliche Anwendungen mit Kühlschmierstoffen individuell konfigurierbar.
TMF300 auf einen Blick
Technische Daten
Filterleistung
Filtermedium
Abmessungen
Elektrische Ausstattung
Sonderspannungen
bis 300 l/min
Nadelvlies bis 150 g
865 × 715 × 708 mm (L × B × H)
400 V, 50 Hz
möglich
Filtration, die sich Ihrem Prozess anpasst.
Der TMF300 kann entsprechend der jeweiligen Bearbeitungsaufgabe in individuelle Kühlschmierstoff- und Filtrationssysteme integriert werden. Interlit betrachtet dabei nicht nur den Filter, sondern den gesamten Prozess – von der Auslegung bis zur optimalen Einbindung in die Werkzeugmaschine.
Welche Filtrationslösung passt zu Ihrer Anwendung?
Filterleistung, Kühlschmierstoff, Werkstoff und Bearbeitungsprozess stellen unterschiedliche Anforderungen an die Filtration. Unsere Experten unterstützen Sie bei der Auswahl und Auslegung der passenden Lösung.
